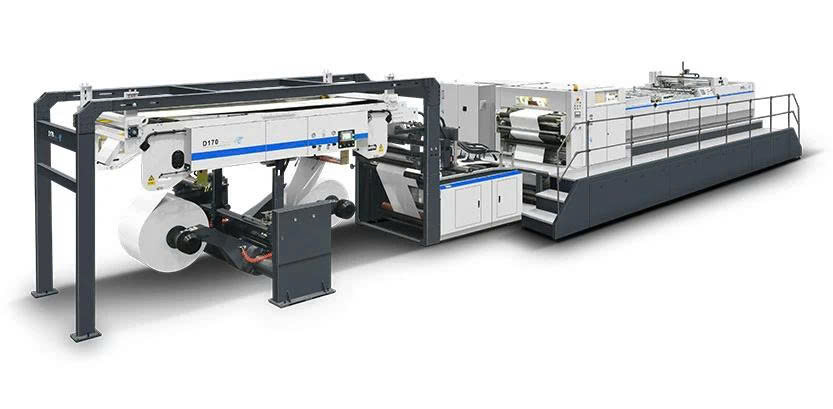

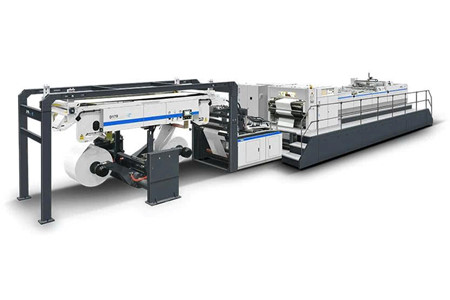

Máy cắt giấy xoay đôi thông minh D-170

MÁY CẮT GIẤY XOAY ĐÔI THÔNG MINH D-170 – ĐỘ CHÍNH XÁC CAO, TỐC ĐỘ 300M/PHÚT, VẬN HÀNH ỔN ĐỊNH

D-170 là dòng máy cắt giấy xoay đôi thông minh được phát triển dựa trên công nghệ Đức, kết hợp cùng nhiều năm kinh nghiệm trong lĩnh vực sản xuất máy cắt giấy. Máy được định hướng cho các dây chuyền sản xuất yêu cầu cao về độ chính xác, năng suất và sự ổn định trong quá trình vận hành liên tục.

D-170 có khả năng xử lý đa dạng vật liệu như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu…

Không chỉ tập trung vào khả năng cắt tốc độ cao, D-170 còn được thiết kế với hệ thống servo công suất cao, bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao, hệ thống bôi trơn cải tiến và giao diện điều khiển trực quan. Tất cả tạo thành một nền tảng máy cắt hướng đến khả năng cắt chính xác ổn định lâu dài, độ ồn thấp hơn và hiệu quả vận hành cao.

Đặc biệt, thân máy được nâng cao tổng thể để tăng khả năng xếp chồng sau mỗi lần xuất hàng. Máy cũng cung cấp nhiều tùy chọn mở rộng như định vị máy cắt tự động bằng hệ thống servo, thiết bị đẩy phế liệu tự động, thiết bị làm phẳng giấy tự động và cơ chế ép giấy lên xuống, giúp doanh nghiệp linh hoạt hơn khi xây dựng cấu hình dây chuyền.

D-170 – GIẢI PHÁP CẮT GIẤY CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI

🎯 Tập trung vào độ chính xác: Cấu trúc dao xoay đôi, bánh răng không có độ rơ và hệ thống servo công suất cao hỗ trợ duy trì độ chính xác trong quá trình cắt.

🚀 Tốc độ vận hành cao: Tốc độ cắt tối đa đạt 300m/phút, phù hợp với các dây chuyền yêu cầu năng suất lớn.

⚙️ Vận hành ổn định: Thân máy gang cầu, giá đỡ dao cân bằng động và hệ thống bôi trơn được thiết kế để hỗ trợ máy hoạt động ổn định trong thời gian dài.

🔇 Hướng đến vận hành êm hơn: Thiết kế truyền động và kết cấu máy giúp giảm độ rung, hỗ trợ duy trì quá trình cắt ổn định với độ ồn thấp hơn.

📦 Khả năng xử lý vật liệu đa dạng: D-170 đáp ứng nhiều loại giấy và vật liệu từ bìa cứng, giấy mỹ thuật, giấy kraft đến giấy nhôm, giấy laser và giấy bao bì.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – SERVO CT CÔNG SUẤT CAO

D-170 sử dụng máy tính công nghiệp 19 inch kết hợp với hệ thống servo công suất cao cao cấp CT của Anh. Hệ thống điều khiển được thiết kế để người vận hành dễ dàng theo dõi thông tin, điều chỉnh máy và kiểm soát các thông số trong quá trình sản xuất.

🖥️ Máy tính công nghiệp 19 inch cung cấp không gian hiển thị rộng, thuận tiện cho việc theo dõi và vận hành.

⚡ Hệ thống servo CT công suất cao đáp ứng yêu cầu vận hành với tốc độ cao và độ chính xác cao.

🎛️ Hệ thống điều khiển phần mềm có quyền sở hữu trí tuệ độc lập, giao diện được thiết kế hài hòa với nội dung hiển thị phong phú.

📊 Khả năng hiển thị trực quan giúp người vận hành thuận tiện hơn trong quá trình thiết lập và kiểm soát máy.

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng giúp sử dụng điện năng hiệu quả hơn và hỗ trợ nâng cao hiệu quả kinh tế.

🌱 Hệ thống điều khiển và lưu trữ năng lượng góp phần hướng đến mục tiêu vận hành tiết kiệm năng lượng.

MÀN HÌNH ĐIỀU KHIỂN – TRỰC QUAN, THUẬN TIỆN TRONG VẬN HÀNH

D-170 được trang bị màn hình cảm ứng LED độ nét cao với thiết kế giao diện đồ họa trực quan. Hệ thống đồng bộ hóa màn hình kép giúp người vận hành thuận tiện hơn khi theo dõi và thao tác trên máy.

📱 Màn hình cảm ứng LED độ nét cao hỗ trợ thao tác trực tiếp.

🎨 Giao diện đồ họa trực quan giúp thông tin được trình bày rõ ràng.

🔄 Hệ thống đồng bộ hóa màn hình kép giúp thuận tiện hơn trong quá trình vận hành.

👨‍🏭 Thiết kế giao diện hướng đến sự thoải mái và dễ sử dụng trong môi trường sản xuất công nghiệp.

PHẦN CẮT – TÙY CHỌN ĐỂ NÂNG CAO KHẢ NĂNG GIA CÔNG

D-170 có thể được trang bị hệ thống cắt tùy chọn sử dụng điều khiển servo kết hợp dao cắt tâm và dao tỉa có độ chính xác cao. Cơ cấu này hỗ trợ tự động định vị, điều chỉnh thuận tiện và nâng cao hiệu quả thiết lập máy.

🎯 Dao cắt tâm và dao tỉa chính xác cao hỗ trợ kiểm soát chất lượng đường cắt.

⚙️ Hệ thống điều khiển servo giúp thực hiện các thao tác định vị và điều chỉnh thuận tiện hơn.

📐 Hệ thống giảm áp suất khí tự động hai giai đoạn hoạt động dựa trên chuyển động của dao để điều chỉnh chính xác độ sâu cắt.

✨ Cấu trúc cắt được thiết kế nhằm giảm lượng bụi giấy đồng thời hỗ trợ tạo bề mặt cắt mịn hơn.

TỰ ĐỘNG ĐỊNH VỊ – TÙY CHỌN

D-170 có thể được trang bị hệ thống tự động định vị. Người vận hành chỉ cần nhập các thông số giấy trên màn hình cảm ứng, hệ thống có thể thực hiện điều chỉnh nhanh với tốc độ 50mm/s.

📲 Nhập thông số giấy trực tiếp trên màn hình cảm ứng.

⚡ Tự động điều chỉnh nhanh với tốc độ 50mm/s.

🎯 Hỗ trợ rút ngắn thời gian thiết lập khi thay đổi quy cách sản phẩm.

CÁC BỘ PHẬN TRONG HỆ THỐNG

🔹 Dụng cụ cuộn giấy.

🔹 Cảm biến dẫn hướng web.

🔹 Máy cắt.

🔹 Đai ép giảm tốc.

🔹 Tấm dẫn hướng, tấm phân tách, tấm chắn.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO SỰ ỔN ĐỊNH

Phần thân chính của D-170 sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao. Độ chính xác trong quá trình gia công thân máy được chú trọng nhằm đảm bảo độ ổn định của toàn bộ kết cấu.

🏗️ Kết cấu đúc tạo nền tảng chắc chắn cho hệ thống máy.

🔩 Gang cầu chất lượng cao giúp thân máy duy trì sự ổn định trong quá trình vận hành.

🎯 Độ chính xác cao của thân máy hỗ trợ toàn bộ hệ thống hoạt động ổn định và đáng tin cậy.

⚙️ Kết cấu vững chắc đặc biệt quan trọng khi máy vận hành ở tốc độ cao.

HỆ THỐNG BÔI TRƠN BẰNG DẦU – DUY TRÌ TRUYỀN ĐỘNG ỔN ĐỊNH

D-170 sử dụng hệ thống bôi trơn bằng phun sương để đảm bảo các bánh răng được bôi trơn đầy đủ trong suốt quá trình hoạt động.

🛢️ Hệ thống phun sương giúp dầu được cung cấp đến các vị trí cần thiết.

⚙️ Duy trì trạng thái bôi trơn cho hệ thống bánh răng trong quá trình vận hành.

🔧 Hỗ trợ giảm ảnh hưởng của ma sát và góp phần kéo dài tuổi thọ của máy.

BỘ DAO XOAY ĐÔI – CÔNG NGHỆ TRUYỀN ĐỘNG KHÔNG KHE HỞ

Bộ dao xoay đôi là cụm cơ cấu quan trọng quyết định trực tiếp đến khả năng cắt của D-170. Máy được trang bị servo CT công suất cao và phản hồi nhanh của Anh, kết hợp với công nghệ đầu cắt tiên tiến của Đài Loan.

🇬🇧 Servo CT công suất cao và phản hồi nhanh hỗ trợ kiểm soát chuyển động chính xác.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan được kết hợp với cấu trúc bánh răng không khe hở.

🎯 Cấu trúc bánh răng không khe hở giúp loại bỏ hiệu quả khe hở rung lắc giữa hai lưỡi dao, hỗ trợ duy trì độ chính xác cắt.

🔪 Thiết kế giúp đảm bảo tuổi thọ của lưỡi dao trong quá trình vận hành.

🏗️ Thân hộp được chế tạo bằng gang cầu, tạo nền tảng chắc chắn cho cụm dao.

🔬 Sau khi xử lý lão hóa, chi tiết được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục nhằm đảm bảo độ chính xác và tính nhất quán của sản phẩm.

⚙️ Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp duy trì sự ổn định của thân dụng cụ khi vận hành ở tốc độ cao.

HỆ THỐNG UỐN NGƯỢC – TỰ ĐỘNG KIỂM SOÁT ĐỘ CONG GIẤY

D-170 được trang bị hệ thống điều khiển độ cong tự động nhằm xử lý sự thay đổi độ cong của cuộn giấy trong quá trình vận hành. Hệ thống có thể tự động điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

🔄 Tự động điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

📄 Hỗ trợ làm phẳng giấy trước quá trình cắt.

🎯 Giúp đường cắt mượt mà hơn.

⚙️ Hỗ trợ cải thiện khả năng xử lý các cuộn giấy có sự thay đổi về độ cong.

THIẾT KẾ THÂN MÁY NÂNG CAO – TĂNG KHẢ NĂNG XẾP CHỒNG

Một điểm đáng chú ý trong thiết kế D-170 là phần thân máy được nâng cao tổng thể. Thiết kế này giúp tạo thêm không gian cho quá trình xếp chồng giấy sau mỗi lần xuất hàng.

📦 Thân máy được nâng cao tổng thể.

⬆️ Tăng khả năng xếp chồng giấy sau mỗi lần xuất hàng.

🏭 Phù hợp với các dây chuyền yêu cầu khả năng xử lý và thu gom thành phẩm với sản lượng lớn.

NHIỀU TÙY CHỌN ĐỂ MỞ RỘNG KHẢ NĂNG VẬN HÀNH

D-170 cung cấp nhiều cấu hình tùy chọn nhằm giúp doanh nghiệp lựa chọn giải pháp phù hợp với quy trình sản xuất thực tế.

⚙️ Định vị máy cắt tự động bằng hệ thống servo.

📦 Thiết bị đẩy phế liệu tự động.

📄 Thiết bị làm phẳng giấy tự động.

⬆️⬇️ Cơ chế ép giấy lên xuống.

🛠️ Các tùy chọn có thể được lựa chọn theo yêu cầu dây chuyền và mục tiêu sản xuất.

D-170 – XỬ LÝ ĐA DẠNG VẬT LIỆU GIẤY

D-170 được thiết kế để phục vụ nhiều nhóm vật liệu khác nhau trong ngành giấy và gia công sau in.

📚 Bìa cứng.

🎨 Giấy mỹ thuật.

📦 Giấy kraft.

📄 Giấy văn hóa.

🖨️ Giấy offset đôi.

✨ Giấy ảnh bóng cao cấp.

🥇 Bìa cứng vàng và bạc.

🔩 Giấy nhôm.

💡 Giấy laser.

🍷 Giấy bao bì thuốc lá và rượu.

Khả năng xử lý nhiều loại vật liệu giúp D-170 phù hợp với các doanh nghiệp cần một hệ thống cắt có tính linh hoạt cao, đáp ứng nhiều quy cách sản phẩm trên cùng một nền tảng máy.

THÔNG SỐ KỸ THUẬT

Thông số	D170
Loại	D170
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1700mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác khi cắt	± 0,15mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	500 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1700mm
Công suất động cơ chính	68,9kW
Tổng công suất	98/105kW
Tổng trọng lượng	26 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM VÀ CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	D170
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	D170
1	Bộ phận chính servo	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Máy tính công nghiệp màu sắc trung thực 16 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	D170
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng giữ giấy bằng chân không	●
6	Máy tính công nghiệp màu sắc chân thực 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	D170
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	D170
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

D-170 – TẬP TRUNG VÀO ĐỘ CHÍNH XÁC, TỐC ĐỘ VÀ KHẢ NĂNG VẬN HÀNH ỔN ĐỊNH

D-170 được xây dựng cho các dây chuyền cần xử lý giấy với tốc độ cao nhưng vẫn chú trọng đến độ chính xác và sự ổn định của quá trình cắt. Từ hệ thống servo CT, bộ dao xoay đôi, thân máy gang cầu đến hệ thống bôi trơn và điều khiển độ cong tự động, từng cụm chức năng đều được bố trí để hỗ trợ hiệu quả vận hành tổng thể.

🚀 Tốc độ cao: Tốc độ cắt tối đa đạt 300m/phút.

🎯 Độ chính xác cao: Độ chính xác khi cắt đạt ± 0,15mm theo thông số kỹ thuật.

⚙️ Servo công suất cao: Hệ thống servo CT kết hợp lưu trữ năng lượng hỗ trợ khả năng điều khiển và vận hành ổn định.

🔪 Bộ dao xoay đôi: Cấu trúc bánh răng không khe hở hỗ trợ giảm rung lắc giữa hai lưỡi dao.

📄 Xử lý giấy linh hoạt: Phạm vi giấy 150-1000GSM và kích thước giấy tối đa 1700mm.

📦 Xếp chồng hiệu quả: Chiều cao xếp chồng bao gồm pallet đạt 1700mm.

🛠️ Cấu hình mở rộng: Nhiều tùy chọn cho phép điều chỉnh máy theo yêu cầu sản xuất thực tế.

ĐƯA D-170 VÀO DÂY CHUYỀN SẢN XUẤT CỦA BẠN

Nếu doanh nghiệp đang tìm kiếm một máy cắt giấy xoay đôi công nghiệp có khổ xử lý lớn, tốc độ cao, độ chính xác cao và khả năng cấu hình linh hoạt, D-170 là dòng máy được thiết kế để đáp ứng những yêu cầu đó.

📞 Liên hệ ngay để được tư vấn cấu hình D-170 phù hợp với loại giấy, khổ giấy, sản lượng và yêu cầu dây chuyền của doanh nghiệp.

📋 Cung cấp thông tin về vật liệu cần gia công và quy cách thành phẩm để được tư vấn cấu hình phù hợp.

🏭 D-170 – Nền tảng cắt giấy chính xác, tốc độ cao và ổn định cho dây chuyền sản xuất hiện đại.
